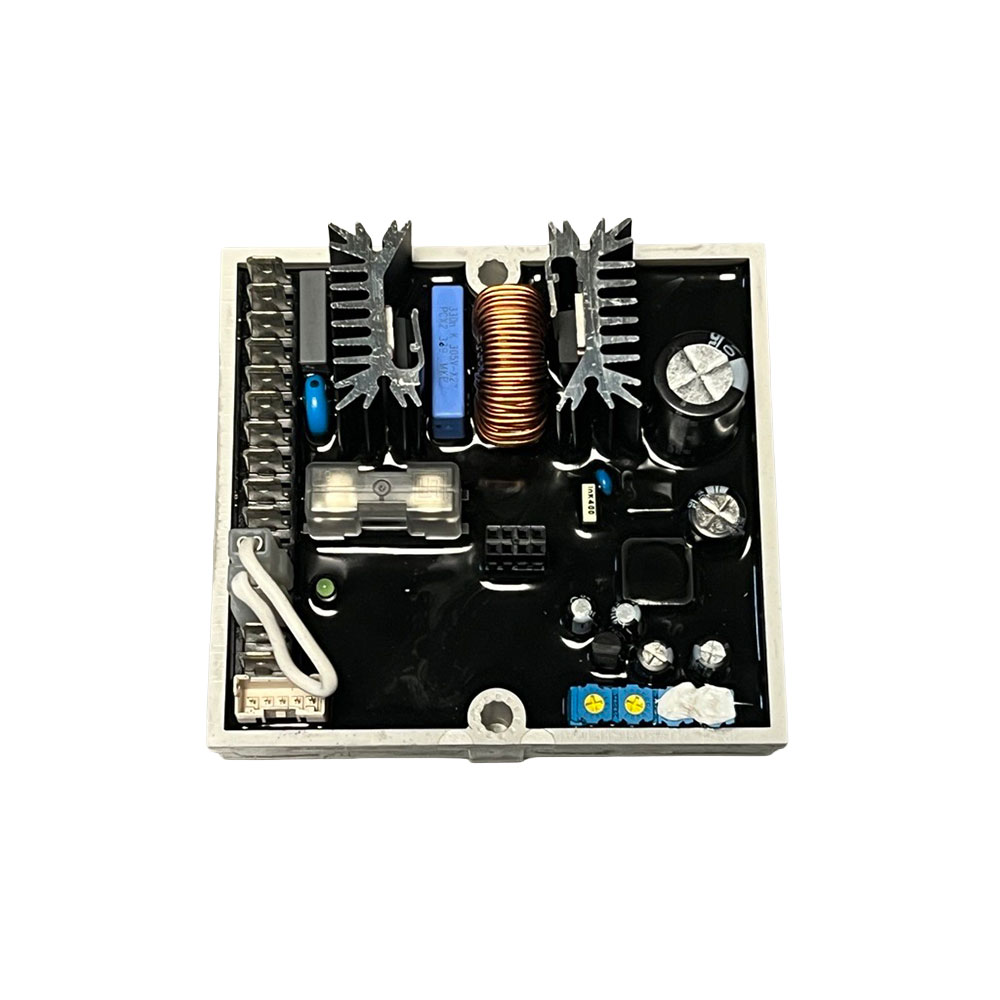

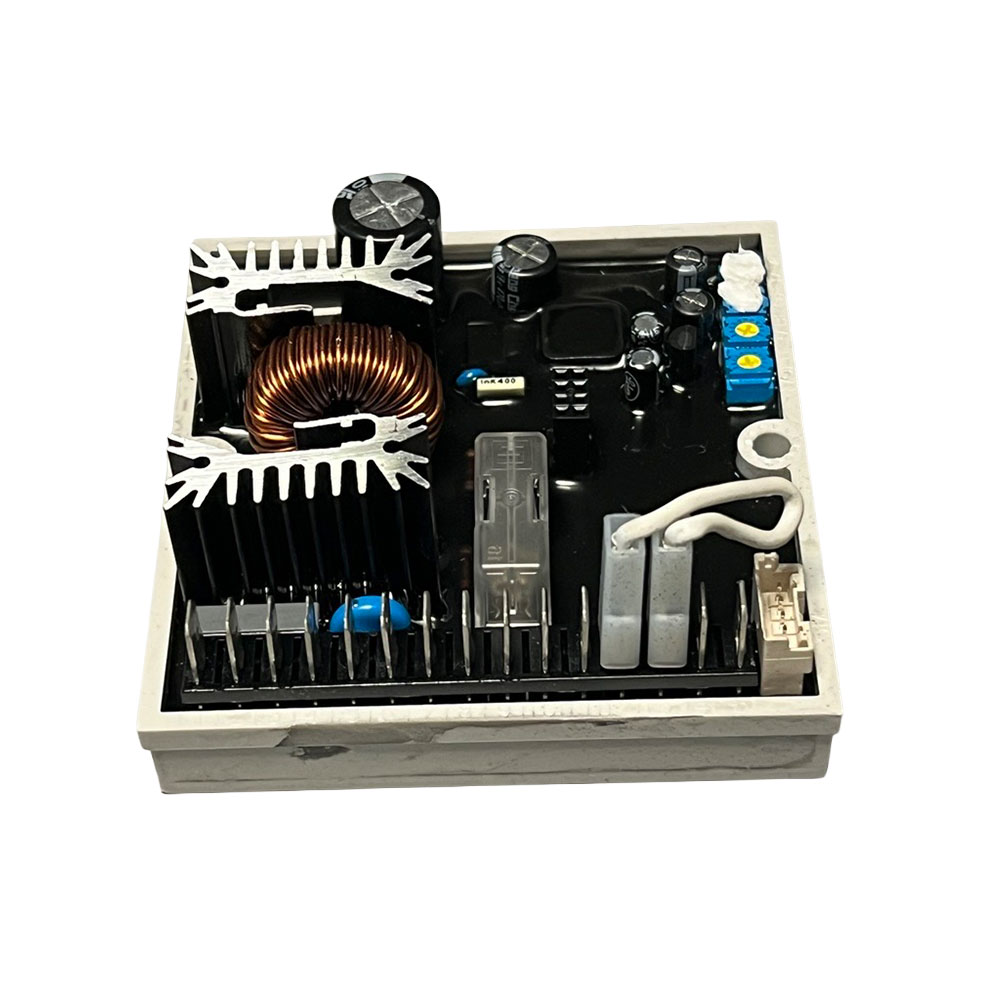

Mecc Alte DSR | Regulador de Voltaje Digital AVR | Original 4505005560
Para alternadores sin escobillas (brushless) Mecc Alte series ECO/ECP 3–38, 50/60 Hz
- DSR estándar (caja gris) para alternadores Mecc Alte series 3–38. Los alternadores ECO40–46 requieren el DSR/A.
- REGULACIÓN DIGITAL ±1 %: Mantiene el voltaje de vacío a plena carga con cualquier factor de potencia. Se recupera dentro de ±3 % en menos de 300 ms; el sobreimpulso en el arranque es menor al 5 %.
- ALIMENTACIÓN Y SENSADO FLEXIBLES: Alimentación de 40–270 Vac desde devanado auxiliar, salida principal o PMG. Sensado de 70–140 o 140–280 Vac. Opera de 12 a 72 Hz.
- PROTECCIÓN COMPLETA + REGISTRO DE ALARMAS: Sobrevoltaje y bajo voltaje, cortocircuito, sobreexcitación, baja velocidad, sobrevelocidad y pérdida de excitación. Guarda historial de alarmas y tiene salida de alarma para lámpara de panel o controlador.
- PROGRAMABLE: Trimmers VOLT, STAB, AMP y Hz, puente (jumper) 50/60 Hz y ajuste remoto de voltaje. Configuración completa desde PC con el módulo USB2DxR (se vende por separado).
$399.50
Para envíos internacionales escríbenos Aquí
Regulador Automático de Voltaje (AVR) Digital Mecc Alte DSR, repuesto original OEM 4505005560, para alternadores sin escobillas (brushless) Mecc Alte series ECO/ECP 3–38, 50/60 Hz
| Especificación | Valor |
|---|---|
| Marca | Mecc Alte |
| Modelo | DSR (estándar, caja gris) |
| Número de parte del fabricante | 4505005560 |
| Tipo de producto | Regulador automático de voltaje (AVR) digital |
| Aplicación | Alternadores Mecc Alte serie 3–38 (los ECO40–46 usan el DSR/A) |
| Voltaje de alimentación | 40–270 Vac (devanado auxiliar, salida principal o PMG) |
| Rango de frecuencia | 12–72 Hz |
| Sensado | Monofásico; 140–280 Vac o 70–140 Vac; valor eficaz verdadero (true RMS) o promedio |
| Regulación de voltaje | ±1 %, de vacío a plena carga, cualquier factor de potencia, frecuencia de −5 % a +20 % |
| Respuesta transitoria | Caídas y sobreimpulsos dentro de ±15 %; regresa a ±3 % en menos de 300 ms |
| Sobreimpulso en el arranque | Menor al 5 % del voltaje nominal |
| Salida de excitación | 5 Adc continuos, 12 Adc pico |
| Protecciones | Sobrevoltaje/bajo voltaje, cortocircuito (disparo tras 0.1–25.5 s, ajustable), sobreexcitación, baja velocidad, sobrevelocidad, pérdida de excitación, verificación de memoria |
| Baja velocidad (valor de fábrica) | 45 Hz (ajuste 50 Hz) / 54 Hz (ajuste 60 Hz) |
| Salida de alarma | Colector abierto, 30 V, 100 mA, retardo 0–15 s |
| Memoria de alarmas | Tipo, número de eventos, duración del último y tiempo total |
| Ajustes | Trimmers VOLT, STAB, AMP y Hz; puente (jumper) 50/60 Hz; configuración por software |
| Ajuste remoto de voltaje | 0–2.5 Vdc o potenciómetro de 10 kΩ; ±14 % de fábrica (el manual recomienda no superar ±10 %) |
| Comunicación | Conexión a PC con el módulo USB2DxR (se vende por separado); MODBUS; software DxR Terminal de Mecc Alte |
| Fusible | 5 A, acción rápida |
| Temperatura de operación | −25 °C a +70 °C (−13 °F a +158 °F) |
| Montaje | Dentro de la caja de terminales del alternador, 2 tornillos M4 |
El Mecc Alte DSR es un regulador automático de voltaje (AVR) totalmente digital para alternadores sin escobillas Mecc Alte, series 3 a 38 (líneas ECP y ECO). Mantiene el voltaje de salida dentro de ±1 % de vacío a plena carga con cualquier factor de potencia, y se recupera de cambios bruscos de carga a ±3 % en menos de 300 ms.
Se alimenta con 40–270 Vac desde un devanado auxiliar, la salida principal o un PMG. Realiza el sensado en 70–140 Vac o 140–280 Vac, con lectura de valor eficaz verdadero (true RMS) o promedio, de 12 a 72 Hz. La salida de excitación entrega 5 A continuos y 12 A pico, para soportar arranques de motores y cortocircuitos.
Ocho protecciones integradas cubren sobrevoltaje, bajo voltaje, cortocircuito, sobreexcitación, baja velocidad, sobrevelocidad, pérdida de excitación y errores de memoria. El regulador registra cada alarma con cuántas veces ocurrió y cuánto duró. Una salida de alarma puede activar una lámpara de panel o una entrada del controlador.
El técnico puede ajustarlo con los conocidos trimmers VOLT, STAB, AMP y Hz, o conectar un PC mediante el módulo USB2DxR (se vende por separado) para ver valores en tiempo real, cambiar parámetros y descargar el reporte de alarmas. Se monta dentro de la caja de terminales del alternador con dos tornillos M4.
Repuesto original Mecc Alte 4505005560, vendido por Power Master Inc.
