ESD2402 | Controlador de velocidad
- Multi-V DC – Unidad estándar para motores a gas pequeños
- Compatible con actuadores ADD104, ALN025, ALN050 y ATBs
- Operación isócrona o con droop
- Funciones PID ajustables
- Entrada de ajuste de velocidad (trim)
- Encapsulado sólido para entornos exigentes
$299.59
Para envíos internacionales escríbenos Aquí
El controlador de velocidad ESD2402 es un dispositivo electrónico de la serie ESD2400 diseñado para controlar motores a gas pequeños con respuesta rápida y precisa ante cambios transitorios de carga.
Compatible con actuadores de bajo costo como ADD104, ALN025, ALN050 y ATBs, permite controlar motores en modo isócrono o con caída (droop). Su encapsulado sólido lo hace ideal para entornos industriales exigentes.

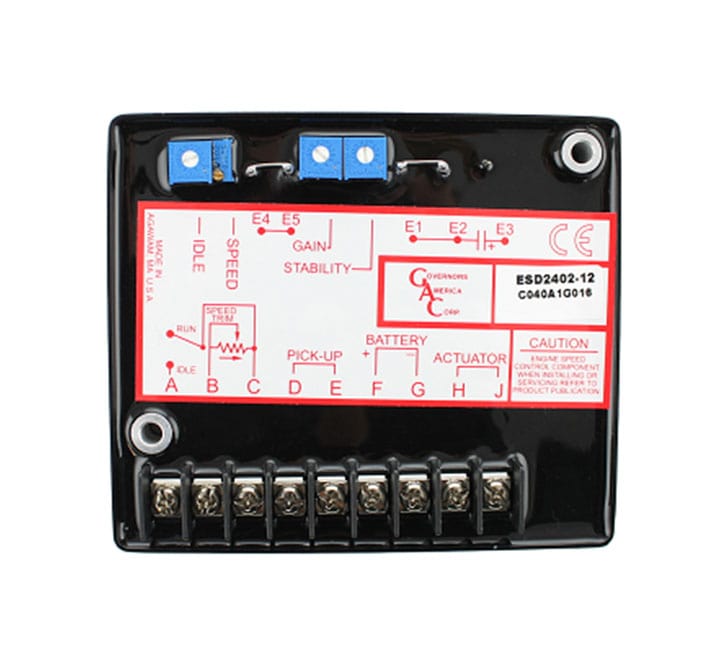

ESD2402 – controlador de velocidad GAC

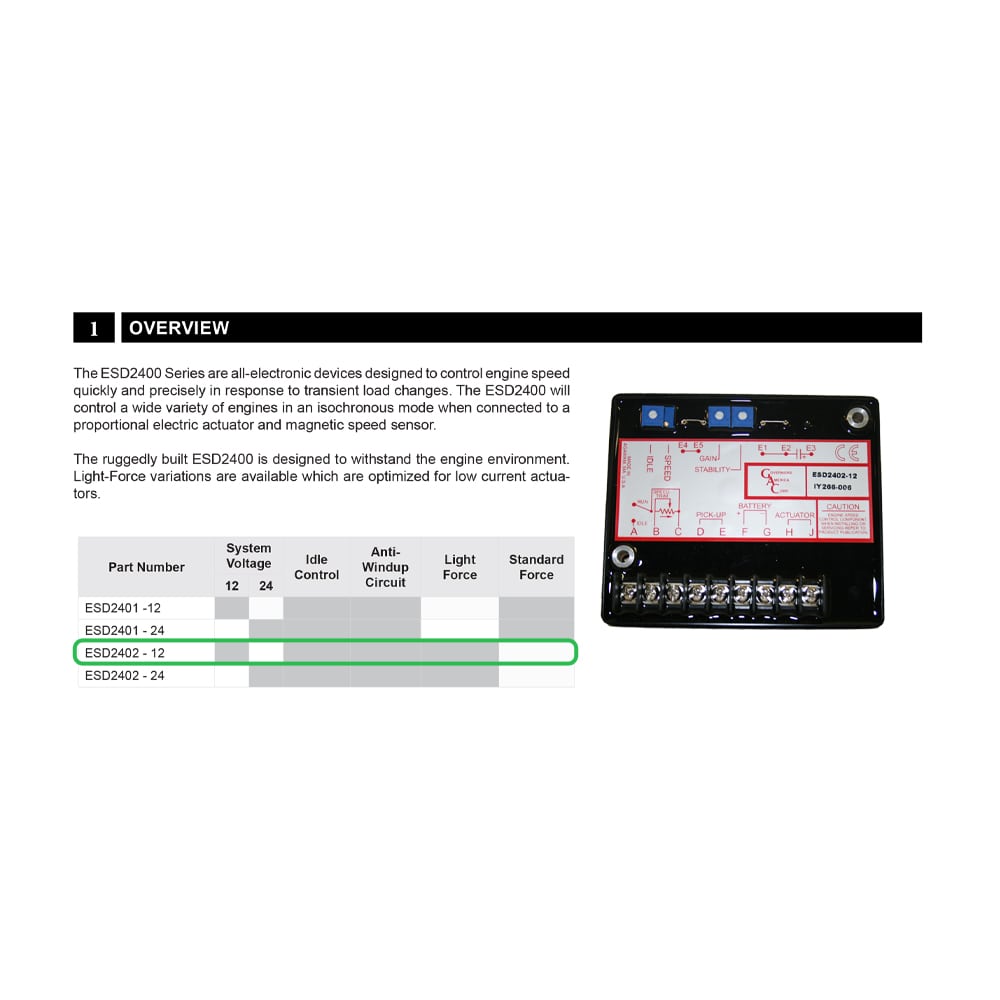

El GAC ESD2402 es un controlador de velocidad totalmente electrónico que mantiene estable la velocidad del motor y responde con rapidez a los cambios de carga. Junto con un actuador eléctrico proporcional y un sensor magnético de velocidad, ofrece control isócrono para una amplia variedad de motores.
La unidad está encapsulada en resina, protegida contra transitorios y polaridad invertida, y es resistente a hongos y a la corrosión. Se puede instalar en un gabinete de control o en una caja montada en el motor, en cualquier posición (se prefiere vertical). Tiene ajustes de ganancia, estabilidad, ralentí y velocidad, y admite un ajuste externo opcional de 5K. Disponible para sistemas de 12 V y 24 V, con control de ralentí y circuito anti-windup.
ESD2402: versión Light Force, optimizada para actuadores de bajo consumo de corriente.

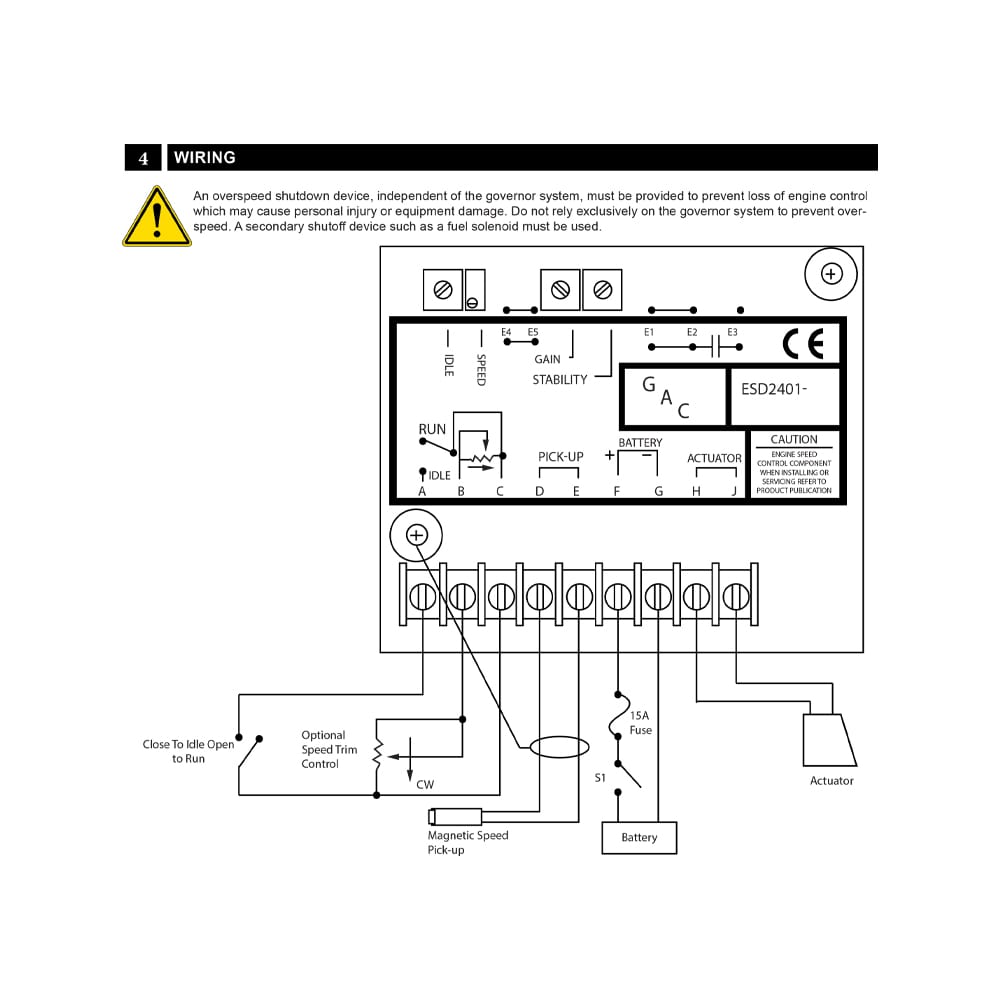

Importante: el motor debe tener un dispositivo de parada por sobrevelocidad que funcione de forma independiente del gobernador.

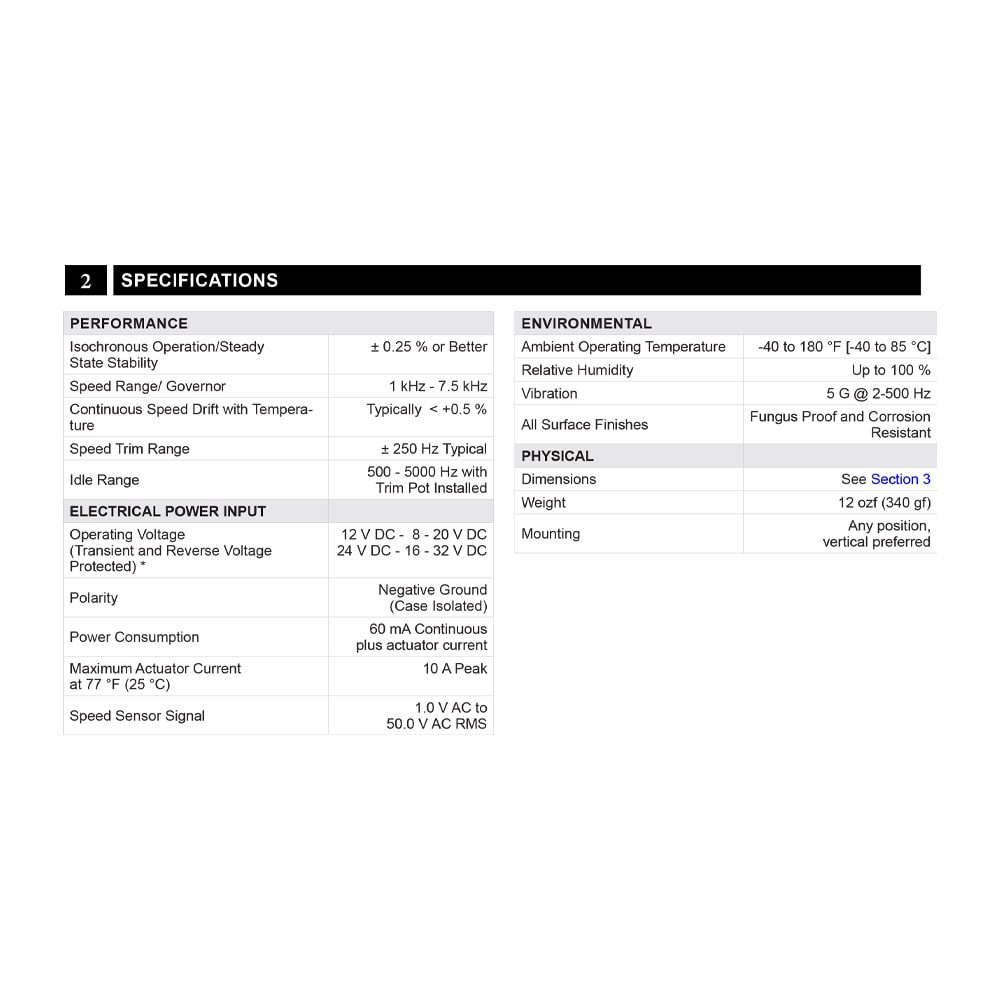

Especificaciones
| Voltaje del sistema | 12 V y 24 V (referencias -12 y -24) |
| Voltaje de operación, sistema 12 V | 8 – 20 V DC |
| Voltaje de operación, sistema 24 V | 16 – 32 V DC |
| Protección | Contra transitorios y polaridad invertida |
| Polaridad | Negativo a tierra (carcasa aislada) |
| Consumo propio | 60 mA continuos, más la corriente del actuador |
| Corriente máxima del actuador | 10 A pico a 25 °C (77 °F) |
| Estabilidad en régimen estable (isócrono) | ± 0,25 % o mejor |
| Rango de velocidad | 1 kHz – 7,5 kHz |
| Deriva con la temperatura | Típicamente < ± 0,5 % |
| Rango de ajuste de velocidad (trim) | ± 250 Hz típico |
| Rango de ralentí (idle) | 500 – 5000 Hz (con potenciómetro instalado) |
| Señal del sensor de velocidad | 1,0 – 50,0 V AC RMS |
| Temperatura ambiente | -40 a 85 °C (-40 a 180 °F) |
| Humedad relativa | Hasta 100 % |
| Vibración | 5 G, 2 – 500 Hz |
| Acabado | Resistente a hongos y a la corrosión |
| Construcción | Encapsulado en resina (hard potted) |
| Peso | 340 g (12 oz) |
| Montaje | Cualquier posición; se prefiere vertical |
| Fusible recomendado | 15 A en el positivo de la batería |
| Calibre del cable | 16 AWG (1,3 mm²) o mayor |
Fuente: hoja técnica de la serie ESD2400 de GAC (Governors America Corp.).
